Масляные трансформаторы в герметичной оболочке представляют собой особый тип силового электрооборудования, в котором активная часть (магнитопровод и обмотки) размещена в полностью закрытом баке, исключающем контакт масла с атмосферным воздухом. В отличие от традиционных трансформаторов с дыхательными устройствами и расширительными баками, герметичные модели работают по принципу «полного заполнения» — масло полностью заполняет внутренний объем, а температурные колебания компенсируются за счет эластичных стенок бака или гофрированных мембран. Такое конструктивное решение обеспечивает высокую степень защиты изоляции от увлажнения, окисления и загрязнения, что напрямую влияет на срок службы, надежность и эксплуатационные характеристики оборудования. Герметичные масляные трансформаторы активно применяются в распределительных сетях, на промышленных объектах, в энергетике и строительстве, где важна стабильность работы в сложных условиях эксплуатации. В этой статье мы подробно рассмотрим их конструктивные особенности, преимущества, сферы применения и ключевые моменты, которые необходимо учитывать при выборе и эксплуатации.

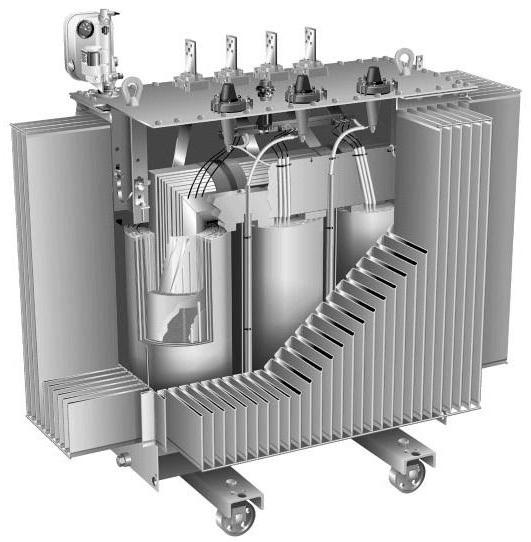

Конструктивные особенности герметичных трансформаторов
Главное отличие герметичных трансформаторов — отсутствие открытого контакта масла с воздухом, что достигается за счет особой конструкции бака https://elkabtrans.ru/catalog/tmg/tmg-630-10-6-0-4-kv/. Гофрированный бак — стенки бака выполнены из тонкостенного металла с волнистым профилем, который обладает эластичностью и способен деформироваться при расширении масла. При нагреве масло увеличивается в объеме, и гофры бака слегка растягиваются, компенсируя это расширение. При охлаждении бак возвращается в исходное состояние. Защита от давления — внутри бака предусмотрены предохранительные устройства (клапаны сброса давления), которые предотвращают разрушение корпуса в случае аварийного роста давления. Отсутствие расширительного бака — в герметичных трансформаторах не используется классический расширительный бак, что значительно упрощает конструкцию и снижает массу оборудования. Система охлаждения — теплоотвод осуществляется через гофрированные стенки бака, которые имеют большую площадь поверхности. В некоторых моделях предусмотрены дополнительные радиаторы, но основная функция охлаждения возложена на сам корпус. Контроль уровня масла — уровень масла контролируется через специальные смотровые окна или датчики, при этом он не должен изменяться в процессе эксплуатации, так как объем масла остается постоянным (меняется только геометрия бака).
Преимущества герметичных масляных трансформаторов
Герметичные трансформаторы обладают рядом существенных преимуществ перед традиционными моделями с открытым баком. Защита изоляции от увлажнения — отсутствие контакта с атмосферным воздухом исключает попадание влаги в масло, что является основной причиной снижения электрической прочности изоляции. Срок службы изоляции значительно увеличивается. Предотвращение окисления масла — кислород воздуха является катализатором окислительных процессов, которые приводят к старению масла, образованию шламов и снижению охлаждающей способности. В герметичных трансформаторах масло сохраняет свои свойства в течение всего срока службы. Минимальное техническое обслуживание — отсутствие необходимости контроля уровня масла, доливки, осушения и замены масла значительно сокращает эксплуатационные расходы. Требуется лишь периодический визуальный осмотр и проверка электрических параметров. Высокая надежность в неблагоприятных условиях — герметичные трансформаторы устойчивы к воздействию пыли, влаги, агрессивных сред, что делает их идеальными для установки в регионах с повышенной влажностью, вблизи морского побережья, в промышленных зонах с загрязненной атмосферой. Компактность и простота монтажа — отсутствие расширительного бака и дыхательных устройств делает трансформатор более компактным, что облегчает его установку в ограниченных пространствах, например, в подстанциях закрытого типа или встроенных подстанциях зданий.
Области применения герметичных масляных трансформаторов
Благодаря своим характеристикам, герметичные трансформаторы нашли широкое применение в различных отраслях. Распределительные электрические сети — они используются в трансформаторных подстанциях городских и сельских сетей для понижения напряжения с 10-20 кВ до 0,4 кВ. Это самый массовый сегмент применения, где требуются высокая надежность и минимальные затраты на обслуживание. Промышленные предприятия — на заводах и фабриках герметичные трансформаторы применяются для питания технологического оборудования, особенно в цехах с повышенной запыленностью, влажностью или наличием химически активных веществ. Объекты инфраструктуры — метрополитены, аэропорты, железнодорожные вокзалы, госпитали, торговые центры — все эти объекты требуют надежного электроснабжения, и герметичные трансформаторы обеспечивают стабильную работу в условиях повышенных требований к безопасности и бесперебойности. Сельскохозяйственные объекты — фермы, тепличные комплексы, элеваторы, где часто отсутствуют квалифицированные специалисты для обслуживания традиционных трансформаторов. Нефтегазовая отрасль — на нефтебазах, газоперекачивающих станциях и буровых платформах, где предъявляются особые требования к взрывобезопасности и надежности оборудования. Строительство и девелопмент — при возведении жилых и коммерческих зданий часто используются встроенные трансформаторные подстанции, где компактность и герметичность трансформатора являются критически важными факторами.
Важные нюансы выбора и эксплуатации
При выборе герметичного масляного трансформатора необходимо учитывать несколько важных аспектов. Мощность и напряжение — подбираются исходя из расчетных нагрузок и параметров сети. Важно учитывать не только номинальную мощность, но и допустимые перегрузки, а также коэффициент загрузки в нормальном и аварийном режимах. Класс изоляции — определяет допустимую температуру нагрева обмоток и срок службы изоляции. Для большинства герметичных трансформаторов применяется класс изоляции А (допустимая температура 105°C) или F (155°C). Масло — используется специальное трансформаторное масло, которое должно соответствовать требованиям ГОСТ. В герметичных трансформаторах применяются как минеральные, так и синтетические масла (например, эфиры), которые обладают повышенной экологической безопасностью. Установка — при монтаже необходимо обеспечить надежное основание, доступ для обслуживания и вентиляцию. Несмотря на герметичность, трансформатор выделяет тепло, поэтому вокруг него должно быть достаточно свободного пространства для циркуляции воздуха. Контроль состояния — периодически необходимо проверять отсутствие механических повреждений бака, целостность гофр, а также контролировать температуру и электрические параметры. Рекомендуется проводить диагностику масла на содержание влаги и газов с интервалом 3-5 лет. Утилизация — при выходе из строя трансформатор подлежит утилизации в соответствии с экологическими нормами, так как масло и металл требуют отдельной переработки.
Масляные трансформаторы в герметичной оболочке — это современное, надежное и экономически эффективное решение для задач распределения электроэнергии. Их главные преимущества — полная герметичность, отсутствие контакта масла с атмосферой, минимальное техническое обслуживание и высокая устойчивость к внешним воздействиям — делают их идеальными для использования в самых разных условиях, от городских подстанций до промышленных объектов и сельскохозяйственных предприятий. Благодаря простой и надежной конструкции, эти трансформаторы обеспечивают бесперебойное электроснабжение в течение многих лет без необходимости постоянного контроля и сложных ремонтов. При выборе герметичного трансформатора важно правильно рассчитать мощность и параметры, а также соблюдать требования по монтажу и эксплуатации. Современные герметичные трансформаторы — это оптимальный баланс между надежностью, экономичностью и удобством обслуживания, что делает их востребованным решением в энергетике и строительстве. Если вы ищете оборудование, которое не потребует частого внимания и будет стабильно работать в любых условиях, герметичный масляный трансформатор станет отличным выбором.
